สายไฟ H05VV-F กับ H07RN-F: คุณต้องการแบบไหน?

กำลังเลือกระหว่าง สายไฟ H05VV-F และ H07RN-F  คือการตัดสินใจด้านการปฏิบัติตามข้อกำหนดและความน่าเชื่อถือที่สำคัญสำหรับ OEM ที่ส่งออกไปยังตลาดยุโรป แม้ว่าทั้งสองจะเป็นไปตามมาตรฐาน EU Harmonized Cable แต่การเลือกวัสดุแจ็คเก็ตที่ไม่ถูกต้องอาจนำไปสู่ความล้มเหลวในสนามก่อนเวลาอันควรหรือการตรวจสอบการปฏิบัติตามกฎระเบียบที่เข้มงวด

คู่มือฉบับย่อนี้จะแจกแจงความแตกต่างทางโครงสร้างเพื่อช่วยให้คุณสร้างสมดุลระหว่างความปลอดภัยของผลิตภัณฑ์กับความคุ้มทุนของ BOM

การถอดรหัสรหัสฮาร์โมไนซ์

European Committee for Electrotechnical Standardization (CENELEC) ใช้ระบบการเข้ารหัสตัวอักษรและตัวเลขที่เป็นมาตรฐาน (EN 50525) เพื่อระบุคุณสมบัติของสายเคเบิล การแบ่งรหัสเหล่านี้เผยให้เห็นโครงสร้างที่แน่นอน:

• H : R แสดงถึงความสอดคล้องตามมาตรฐานฮาร์โมไนซ์

• 05 เทียบกับ 07: ระบุพิกัดแรงดันไฟฟ้า 05 หมายถึงพิกัดสำหรับงานปานกลางที่ 300/500V ในขณะที่ 07 หมายถึงพิกัดสำหรับงานหนักที่ 450/750V

• V  กับ R/N : ระบุวัสดุที่ใช้ V  หมายถึงฉนวนและเปลือก PVC (โพลีไวนิลคลอไรด์) R  หมายถึงฉนวนด้านในของยางธรรมชาติหรือยางสังเคราะห์ และ N  หมายถึงฉนวนด้านนอกแบบโพลีคลอโรพรีน (นีโอพรีน) ซึ่งเป็นวัสดุที่ทนทานต่อการสึกหรอทางกลและน้ำมันได้สูง

• -F: ระบุ การกำหนดค่าตัวนำทองแดงลวดละเอียดแบบยืดหยุ่นซึ่งเหมาะสำหรับสายไฟเคลื่อนที่แบบไดนามิก

สายไฟ H05VV-F คืออะไร?

สายไฟ H05VV-F เป็นสายเคเบิลแบบมัลติคอร์ที่ยืดหยุ่นได้ สร้างขึ้นด้วยฉนวน PVC คุณภาพสูง และปลอกหุ้มด้านนอก PVC ที่เข้ากันซึ่งหุ้มด้วยสายทองแดงเปลือยที่มีความยืดหยุ่นแบบตีเกลียว

• แรงดัน ไฟฟ้า: 300/500 V

• การทำงาน : ช่วงอุณหภูมิ -5°C ถึง +70°C

ข้อดีและข้อจำกัด

สายเคเบิล H05VV-F มีน้ำหนักเบา มีโครงสร้างเรียบลื่น และให้ความคุ้มทุนที่ดีเยี่ยมสำหรับการผลิตปริมาณมาก อย่างไรก็ตาม พีวีซีมีความต้านทานรังสียูวีที่จำกัด และมีแนวโน้มที่จะแข็งตัวและแตกที่อุณหภูมิต่ำกว่าศูนย์ ด้วยเหตุนี้ H05VV-F จึงถูกจำกัดไม่ให้ใช้งานกลางแจ้งเป็นเวลานานหรือในสภาพแวดล้อมที่มีความเครียดทางกลสูง

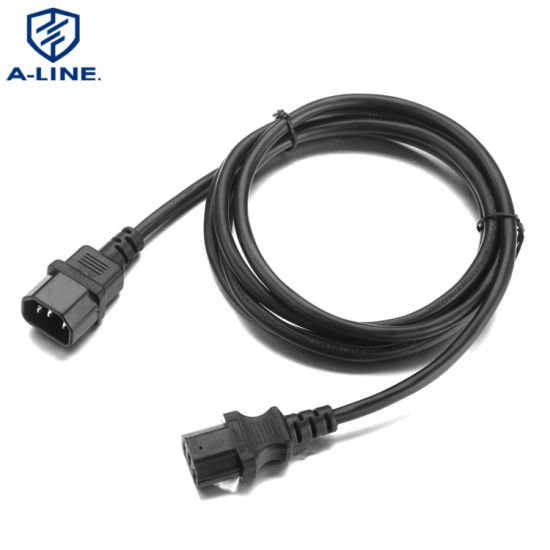

สายไฟ H05VV-F หุ้มฉนวน PVC ที่ผ่านการรับรอง VDE

สายไฟยาง H07RN-F คืออะไร?

สายเคเบิล H07RN-F เป็นสายไฟยืดหยุ่นสำหรับงานหนักที่มียางเอทิลีนโพรพิลีน (EPR) หรือฉนวนยางธรรมชาติด้านในหุ้มด้วยเปลือกนอกยางโพลีคลอโรพรีน (นีโอพรีน) ระดับพรีเมียม

• พิกัดแรงดัน ไฟฟ้า:  450/750 V

• ช่วงอุณหภูมิ การทำงาน : -25°C ถึง +60°C (การกำหนดค่าแบบกำหนดเองระดับพรีเมียมสามารถรองรับได้ถึง +90°C)

ข้อดี

โครงสร้างนีโอพรีนและยางให้ความทนทานต่อการฉีกขาดเชิงกล ความเค้นแรงดึง การบดอัดของโครงสร้าง และแรงกระแทกได้เหนือกว่า ยังคงมีความยืดหยุ่นสูงภายใต้สภาวะเยือกแข็ง และทนทานต่อการสัมผัสน้ำมันอุตสาหกรรม สารเคมีกระเด็น โอโซน และรังสี UV จากแสงอาทิตย์โดยตรงเป็นเวลานาน

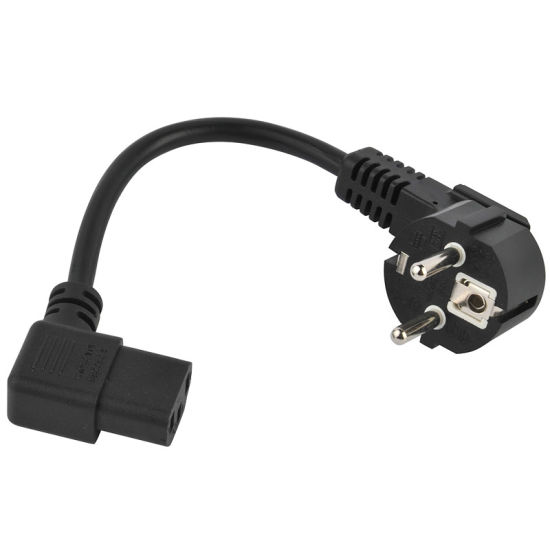

สายไฟยุโรป C13 H07RN-F พร้อมปลั๊ก Cee7/7

H05VV-F กับ H07RN-F: การเปรียบเทียบโดยตรง

กำหนดเป้าหมายการใช้งานสำหรับสายเคเบิลแต่ละประเภท

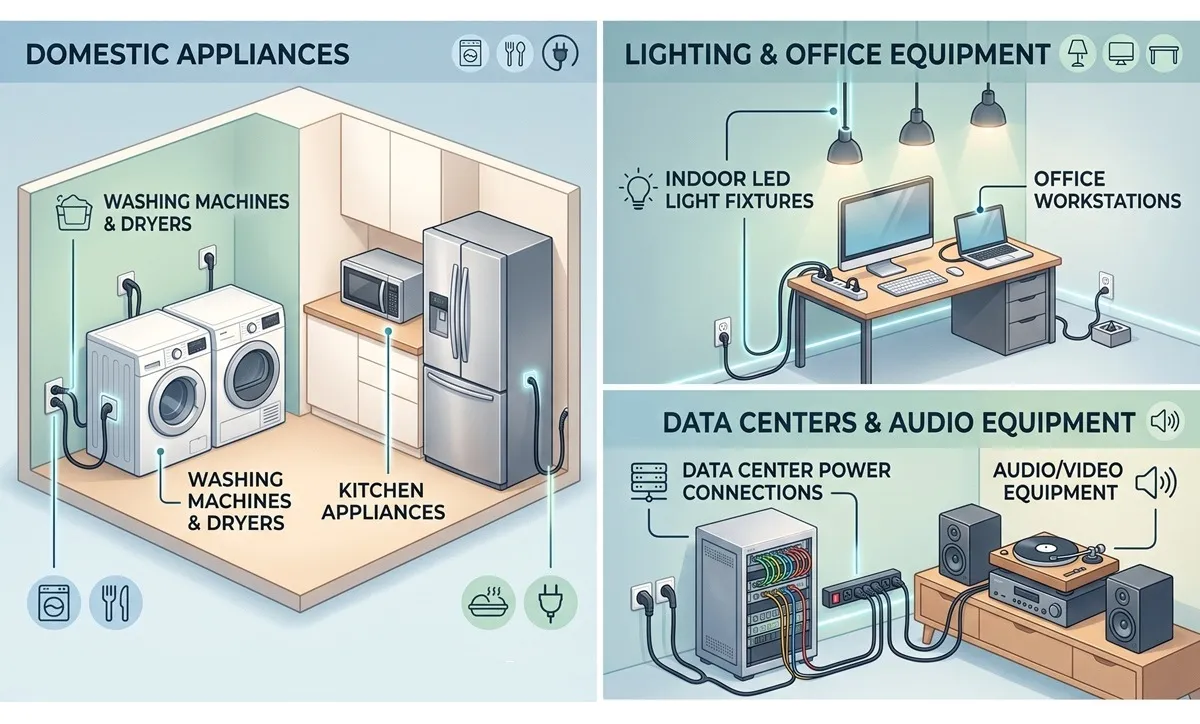

การใช้งานที่เหมาะสมที่สุดสำหรับ H05VV-F (สภาพแวดล้อมที่มีการควบคุม / ภายในอาคาร)

• เครื่องใช้ไฟฟ้า ของ Dom estic: เครื่องซักผ้า ตู้เย็น ไมโครเวฟ และเครื่องดูดฝุ่น

• อุปกรณ์แสงสว่างและอุปกรณ์สำนักงาน: อุปกรณ์ติดตั้ง LED ภายใน เวิร์กสเตชันในสำนักงาน ศูนย์ข้อมูล และอุปกรณ์เครื่องเสียง

• โซน ต้องห้าม : ห้ามติดตั้ง H05VV-F ในสถานที่ก่อสร้าง ท่าเรือทางทะเล หรือการติดตั้งกลางแจ้งถาวร

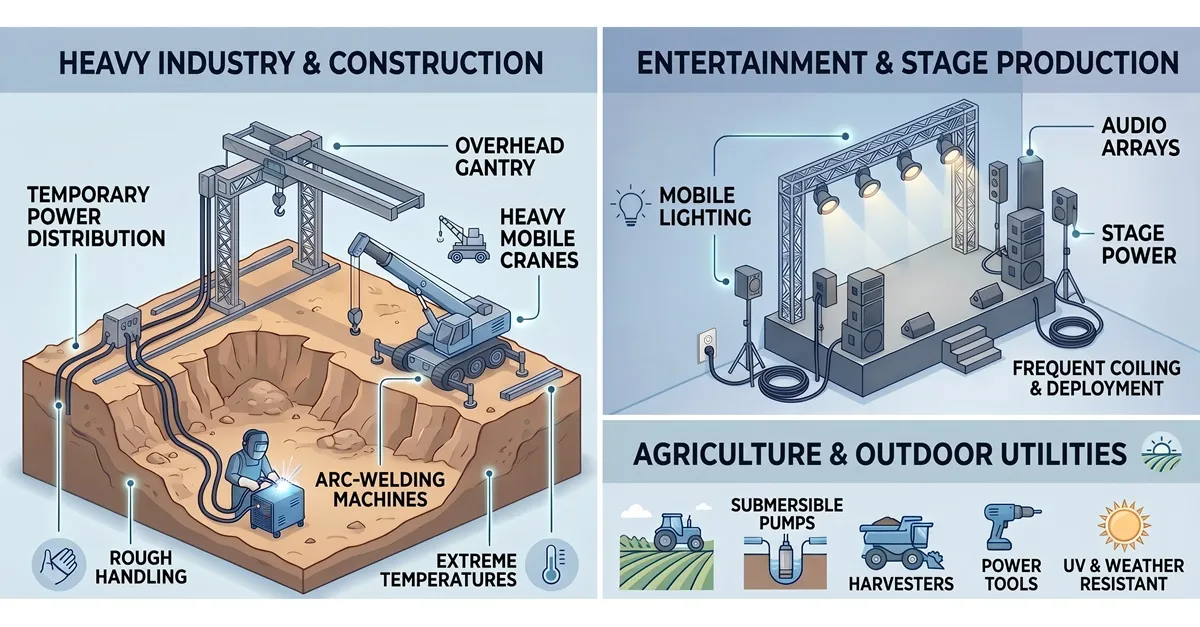

การใช้งานที่เหมาะสมที่สุดสำหรับ H07RN-F (สภาพแวดล้อมที่มีความต้องการ / อุตสาหกรรม)

• อุตสาหกรรม หนัก และการก่อสร้าง:  การจ่ายไฟชั่วคราวในไซต์งาน เครนหนัก โครงสำหรับตั้งสิ่งของเหนือศีรษะ และเครื่องเชื่อมอาร์ก

• เกษตรกรรมและสาธารณูปโภคกลางแจ้ง: ปั๊มระบายน้ำแบบจุ่ม เครื่องเก็บเกี่ยวทางการเกษตรเชิงพาณิชย์ และเครื่องมือไฟฟ้ากลางแจ้งสำหรับงานหนัก

• ความ บันเทิง และการผลิตเวที:  ระบบไฟเคลื่อนที่ ชุดเครื่องเสียง และเทศกาลกลางแจ้งที่ต้องใช้สายเคเบิลเพื่อรองรับการสัญจรไปมาและการจราจรของยานพาหนะบ่อยครั้ง

คู่มือการเลือกจัดซื้อจัดจ้าง: สร้างความสมดุลระหว่างความเสี่ยงและงบประมาณ

เพื่อลดความเสี่ยงในการปฏิบัติตามกฎระเบียบในขณะที่จัดการงบประมาณรายการวัสดุ (BOM) ผู้ซื้อ B2B จะต้องประเมินพารามิเตอร์หลักสามประการ:

• สิ่งแวดล้อม : อันตรายต่อ หากผลิตภัณฑ์ขั้นสุดท้ายของคุณสัมผัสกับน้ำมัน ความชื้น สารเคมีอุตสาหกรรมที่มีฤทธิ์รุนแรง หรือแสงแดดโดยตรง การระบุ H07RN-F เป็นสิ่งจำเป็นเพื่อรักษาอายุการใช้งานของผลิตภัณฑ์และชื่อเสียงของแบรนด์

• ระดับความเครียดทางกล:  สำหรับการใช้งานที่สายเคเบิลถูกลาก บิด หรือบีบอัดน้ำหนักบ่อยครั้ง สายยางมีประสิทธิภาพเหนือกว่าทางเลือก PVC มากในเรื่องอายุการใช้งานที่ยืนยาว

• การปฏิบัติตามกฎระเบียบ : ต้นทุน การติดตั้ง H07RN-F บนเครื่องใช้ไฟฟ้าภายในอาคารขนาดเล็กที่มีแรงดันไฟฟ้าต่ำ ส่งผลให้ต้นทุนการผลิตสูงเกินข้อกำหนดและสูงเกินไป ในทางกลับกัน การใช้ H05VV-F กับเครื่องจักรอุตสาหกรรมจะไม่ผ่านการตรวจสอบความปลอดภัยในสถานที่ทำงานและการปฏิบัติตามข้อกำหนดของสถานที่ทำงานของสหภาพยุโรป (เช่น การตรวจสอบภาคสนาม VDE ของเยอรมัน)

บทสรุป

การเลือกสายไฟยุโรปที่เหมาะสมไม่ได้เกี่ยวกับการซื้อตัวเลือกที่แพงที่สุด แต่เป็นการกำหนดขอบเขตการปฏิบัติงานของอุปกรณ์ของคุณ การปรับข้อมูลจำเพาะของสายเคเบิลให้สอดคล้องกับการสัมผัสภาคสนามจริงจะช่วยปกป้องทั้งอายุการใช้งานของผลิตภัณฑ์และชื่อเสียงของแบรนด์ของคุณ

ร่วมมือกับ A-Line Cable เพื่อความสำเร็จในตลาดสหภาพยุโรปของคุณ

ในฐานะผู้ผลิตสายไฟ B2B ที่มีประสบการณ์ A-Line Cable  ช่วยให้ OEM ทั่วโลกปรับปรุงห่วงโซ่อุปทานและลดความเสี่ยงด้านกฎระเบียบ ความสามารถในการผลิตของเราทำให้มั่นใจได้ว่า:

• ความสอดคล้องตามมาตรฐาน ที่เข้มงวด :  สายเคเบิล H05VV-F และ H07RN-F ทุกเส้นได้รับการออกแบบทางวิศวกรรมอย่างเคร่งครัดตามมาตรฐาน European EN 50525

• คุณภาพและการปฏิบัติตามข้อกำหนดที่ได้รับการรับรอง: ผลิตภายใต้ระบบ ISO 9001:2015 ผลิตภัณฑ์ของเราได้รับการรับรอง VDE และ CE ที่แท้จริง ด้วยวัสดุที่เป็นไปตามข้อกำหนด RoHS และ REACH 100%

• การปรับแต่ง Cus ของ OEM/ODM เต็มรูปแบบ : เรานำเสนอโซลูชันที่ออกแบบโดยเฉพาะ รวมถึงพื้นที่หน้าตัดแบบกำหนดเอง ความยาวพิเศษ บรรจุภัณฑ์จำนวนมากที่ปรับแต่งได้ และการปั้นปลั๊กแบบยุโรปแบบบูรณาการ

ติดต่อทีมวิศวกร A-Line Cable วันนี้  เพื่อขอเอกสารข้อมูลทางเทคนิค ใบรับรองการปฏิบัติตามข้อกำหนด หรือตัวอย่างที่กำหนดเองสำหรับโครงการต่อไปของคุณ
